Dự án âm thanh ánh sáng Hội trường Tri thức HUTECH

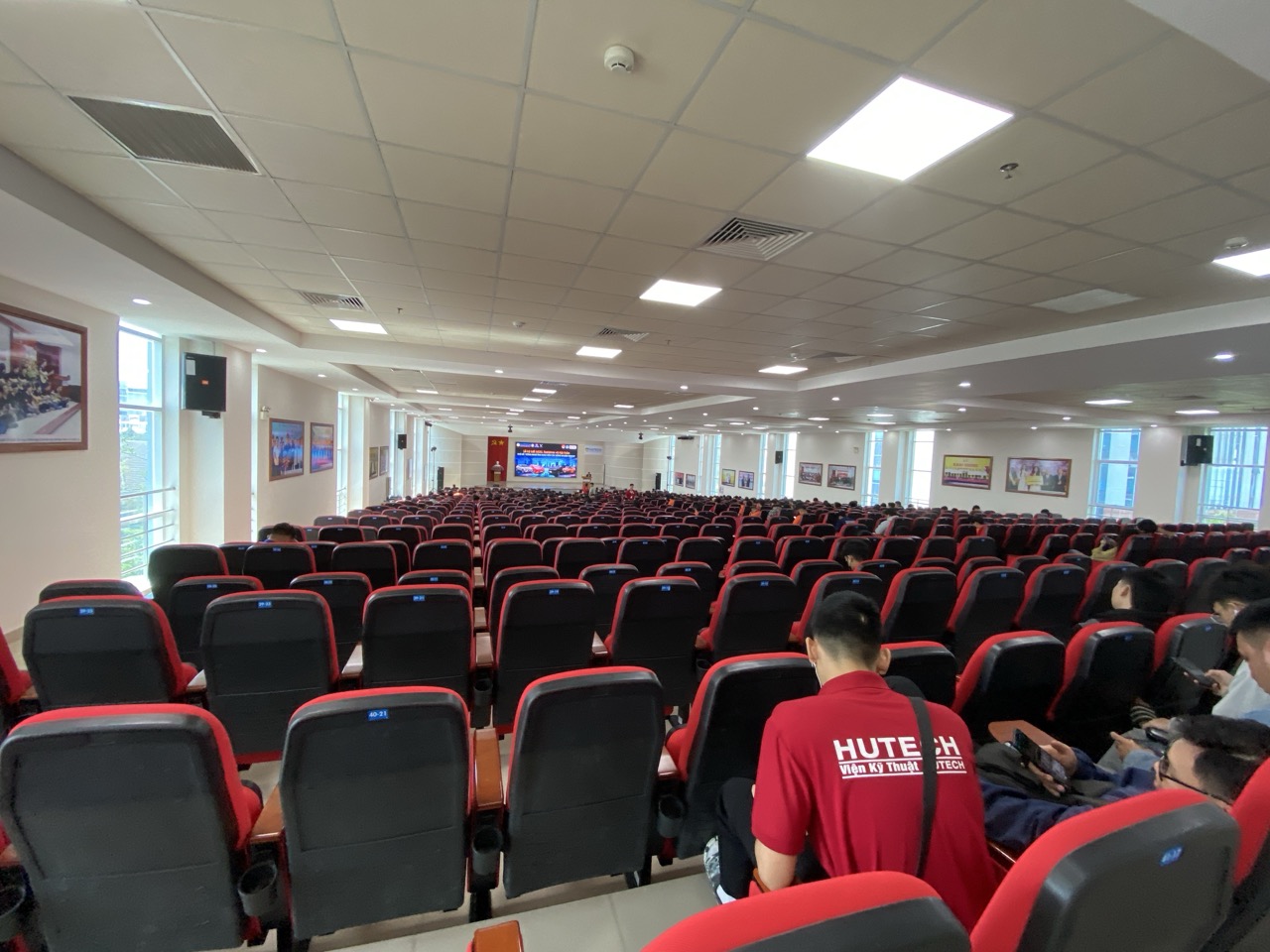

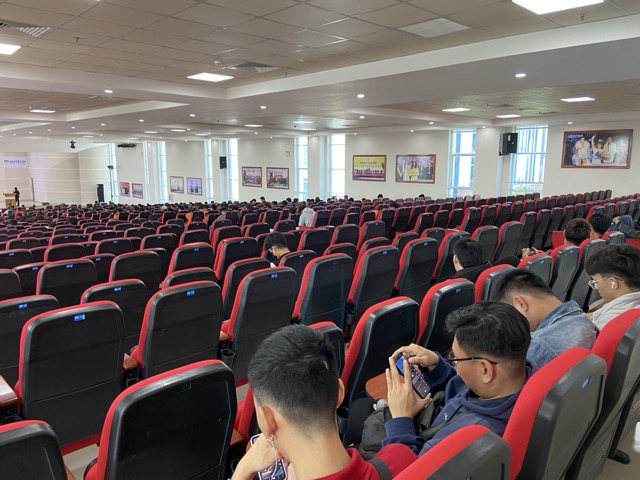

DXaudio triển khai hệ thống âm thanh và ánh sáng sân khấu cho hội trường E3-05.01 tại Trường Đại học HUTECH – Khu E.
Đây là hội trường quy mô lớn, thường xuyên tổ chức lễ tốt nghiệp, sinh hoạt đầu khóa, hội nghị khoa học và các sự kiện cấp trường.
Thông tin tổng quan
| Hạng mục | Chi tiết |
|---|---|
| Công trình | Hội trường E3-05.01 – Hội trường Tri thức |
| Địa điểm | Trường Đại học HUTECH – Khu E, Quận 9, TP.HCM |
| Loại không gian | Hội trường – sân khấu sự kiện |
| Quy mô | Hội trường 1500m² · sân khấu 200m² |
| Thời gian triển khai | 09/2024 |
Lưu ý: nay là Phường Tăng Nhơn Phú, TP. Thủ Đức
Vai trò thực tế của hội trường
Hội trường E3-05.01 là một trong những không gian sự kiện lớn của HUTECH, phục vụ nhiều hoạt động với mật độ sử dụng cao:
- Sinh hoạt đầu khóa cho tân sinh viên
- Lễ phát bằng tốt nghiệp
- Hội nghị khoa học
- Chương trình cấp khoa và cấp trường
Đặc thù của không gian này là cần đáp ứng đồng thời phần phát biểu, trình chiếu và biểu diễn sân khấu trong cùng một hệ thống.
Bài toán thực tế
Không gian hội trường lớn, chiều sâu dài và có nhiều khu vực ghế ngồi nên nếu xử lý không tốt sẽ dễ gặp tình trạng:
- Âm thanh rõ ở gần nhưng hụt ở cuối hall
- Dội âm khi phát biểu
- Chênh lệch âm lượng giữa tầng âm trực tiếp và phản xạ
Ngoài ra, sân khấu rộng 200m² cũng yêu cầu hệ thống ánh sáng đủ linh hoạt cho cả hội nghị lẫn biểu diễn.
Giải pháp DXaudio triển khai
DXaudio triển khai hệ thống theo mô hình:
- Array chính + loa delay cho toàn bộ hội trường
- DSP Marani xử lý delay và EQ theo từng vùng phủ
- Mixer Yamaha TF3 kết hợp stagebox Dante để tối ưu vận hành sân khấu lớn
- Hệ ánh sáng beam – parled – COB chia thành nhiều lớp chiếu sáng khác nhau
Phần loa delay được bố trí dọc theo không gian hall nhằm giữ độ rõ lời ổn định cho khu vực phía sau.
Cấu hình chi tiết hệ thống triển khai
Hệ thống âm thanh
| Nhóm thiết bị | Model / Loại | Số lượng |
|---|---|---|
| Loa array | JBL BRX308-LA | 8 |
| Loa sub | JBL BRX325SP | 2 |
| Loa sub | JBL PRX 418S | 2 |
| Loa monitor | JBL PRX 412M | 2 |
| Loa delay | JBL PRX 412M | 6 |
| Xử lý tín hiệu | MARANI DPA480 | 1 |
| Cục đẩy công suất | AAP STD 10004 | 2 |
| Cục đẩy công suất | Holavoz D2600 | 4 |
| Mixer kỹ thuật số | Yamaha TF3 | 1 |
| Stagebox | Yamaha TIO1608-D | 1 |
| Micro không dây | Sennheiser EW-D SKM Base Set | 6 bộ |
| Đầu micro | Sennheiser MMD 845-1 BK | 6 |
| Micro cổ ngỗng | Shure MX418D/C | 1 |
| Bộ chia anten | Sennheiser EW-D ASA | 1 |
| Anten kích sóng | Sennheiser ADP UHF | 1 |
Và các thiết bị khác:
Ổn định nguồn VOVA H8.2, tủ rack 10U – 16U, jack Neutrik, dây Sommer, dây tín hiệu, khung treo loa array, palang và phụ kiện kết nối.

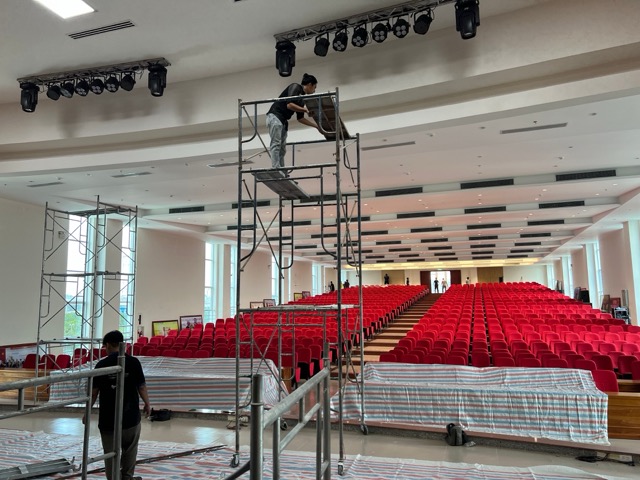

Hệ thống ánh sáng
| Thiết bị | Model / Loại | Số lượng |
|---|---|---|
| Đèn beam | SVT 450 Plus | 13 |
| Parled full màu | SVT 60X9W | 28 |
| Parled COB vàng trắng | SVT 4X80W | 12 |
| Bàn điều khiển | SVT KingKong 1024 | 1 |
| Nâng tín hiệu đèn | – | 2 |
| Khung treo đèn | – | 32 mét |
| Máy khói | 1800W | 2 |
Và các thiết bị khác:
Tủ điện, dây điện Cadivi, dây tín hiệu, cùm beam, cùm parled và phụ kiện thi công.
Triển khai thực tế
DXaudio tập trung xử lý phủ âm theo chiều sâu hội trường bằng cách căn chỉnh delay giữa hệ array chính và cụm loa bổ sung phía sau.
Hệ thống micro Sennheiser được cấu hình riêng cho môi trường nhiều thiết bị điện tử nhằm đảm bảo độ ổn định sóng khi tổ chức sự kiện đông người.
Phần ánh sáng được chia preset riêng cho:
- Hội nghị
- Lễ tốt nghiệp
- Văn nghệ sân khấu
giúp đội vận hành chuyển đổi nhanh theo từng chương trình.
Kết quả
Sau khi hoàn thiện, hệ thống đáp ứng tốt cho các chương trình quy mô lớn của trường. Âm thanh rõ lời toàn hội trường, giữ được độ ổn định trong các sự kiện kéo dài nhiều giờ.
Hệ thống ánh sáng hỗ trợ tốt cho cả nhu cầu hội nghị lẫn biểu diễn sân khấu, đồng thời thuận tiện cho đội kỹ thuật nội bộ vận hành hằng ngày.
Ngoài ra, trong DXaudio còn thực hiện các dự án âm thanh cho các địa điểm khác của trường Đại Học Hutech, xem playlist video thi công tại đây.
